您好,欢迎访问苏州圣得斯电子科技有限公司网站
专注于电子元器件研发销售的资深服务商
圣得斯电子科技
苏州圣得斯电子科技有限公司是专注于电子元器件研发销售的资深服务商,主营产品:导电胶、连接器、电容电阻、芯片。公司是信越SHIN-ETSU、东丽TORAY、村田MURATA、京瓷KYOCERA、太诱TAIYO、亚奇、TDK优秀的大客户分销商。我们坚持客户第一、信誉至上、品质保证的原则,为广大客户提供优质优价的服务。
公司与信越SHIN-ETSU建立长期的技术合作,开发专供FPC厂商的各类导电胶,直供终端客户。
多年合作的原厂渠道,优秀的代理商信誉,公司销售村田MURATA、京瓷KYOCERA、太诱TAIYO、亚奇、TDK等知名电容电阻。
销售原装芯片,POM表配单,提供高效的服务
我们代理的品牌
公司是信越SHIN-ETSU、东丽TORAY、村田MURATA、京瓷KYOCERA、太诱TAIYO、亚奇、TDK优秀的大客户分销商
新闻资讯
  News and information

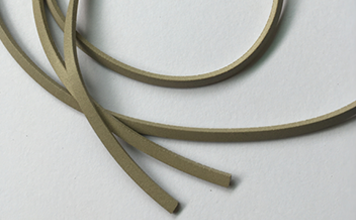

导电橡胶通常是指体积电阻在10的9次欧姆厘米以内,由于橡胶是优良的绝缘体,体积电阻大于10的14次左右。导电橡胶分为防静电级别导电橡胶,体积电阻在10的5次至10的9次方之间,导电炭黑填充的导电橡胶,体积电阻通常可保持在几千欧,甚至更低到一二百欧,再低低于50欧姆厘米的已经是难度非常大。当体积电阻低于10欧姆厘米以下时,导电橡胶即具有电磁屏蔽功能。下文讲的即是体积电阻在10欧姆厘米以下,主要用于电磁屏蔽场合。 导电橡胶是否真的能导电? 依据电流、电压和电阻的关系,只有电压降时,总是会存在一定电流流动,只是电流太小,人感觉不到。导电橡胶的体积电阻相对金属还是很大,依据体积电阻与距离成反比的关系,距离越长,阻值越大。在医用电极上,导电橡胶已经被广泛应用,此时导电橡胶电极较薄,一般是在1mm以下,电极只是在上下二个面接触,即距离只有1mm,这时导电橡胶是完全通电的。 导电橡胶是将玻璃镀银、铝镀银、银等导电颗粒均匀分布在硅橡胶中,通过压力使导电颗粒接触,达到良好的导电性能。在商业上都有应用。其主要作用是密封和电磁屏蔽。产品可以模压或挤出成形,有片装或其他的冲切形状可供选择。屏蔽性能高达120dB(10GHz)。分为CONSIL-NC(石墨镀镍填硅橡胶)CONSIL-V(银填充硅橡胶挤出衬垫)CONSIL-A(铝镀银填硅橡胶)CONSIL-N(镍镀银填硅橡胶)CONSIL-C(铜镀银填硅橡胶)SC-CONSIL(石墨填硅橡胶CONSIL-R(纯银填硅橡胶)CONSIL-II(银填硅橡胶模制衬垫)等。


半导体封装工艺的研究分析 对半导体封装工艺的研究,先探析半导体工艺概述,能对其工作原理有一定的了解与掌握;再考虑半导体封装工艺流程,目的是在作业阶段严谨管控,能采用精细化管理模式,在细节上规避常规问题发生;再从新时代发展背景下提出半导体封装工艺面临的挑战,建议把工作重心放在半导体封装工艺质量控制方面,要对其要点内容全面掌握,才可有效提升半导体封装工艺质量。 从半导体封装工艺质量控制方面分析,在实践阶段就有较大难度,主要考虑该工艺流程较多,各流程均有明确的内容及要求,工艺流程间还有相互的影响性,在实践作业阶段需严谨控制,工作人员能本着严谨的工作态度多角度探析,在科技手段的合理应用下,提高半导体封装工艺质量与技术水平,关系到实践应用综合成效,确保良好的综合效益。 半导体工艺概述 半导体工艺主要是应用微细加工技术、膜技术,把芯片及其他要素在各个区域中充分连接,如:基板、框架等区域中,有利于引出接线端子,通过可塑性绝缘介质后灌封固定,使其形成一个整体,以立体结构方式呈现,最终形成半导体封装工艺。半导体工艺概念也属于半导体芯片封装的狭义定义。从广义方面探究,是指封装工程,要与基板连接固定,再配置相应的电子设备,构建成一个完整的系统,并有较强的综合性能。 半导体封装工艺流程 半导体封装工艺流程所包括的工作内容较多,如图1所示,各流程中的具体要求不同,但作业流程间存在密切关系,还需在实践阶段详细分析,具体内容如下。 芯片切割 半导体封装工艺中半导体封装工艺芯片切割,主要是把硅片切成单个芯片,并第一时间处理硅片上的硅屑,避免对后续工作开展及质量控制造成阻碍。 贴片工艺 贴片工艺主要考虑到硅片在磨片过程避免其电路受损,选择外贴一层保护膜的方式对其有效处理,始终都强调着电路完整性。 焊接键合工艺 控制焊接键合工艺质量,会应用到不同类型的金线,并把芯片上的引线孔与框架衬垫上的引脚充分连接,保证芯片能与外部电路相连,影响工艺整体性。通常情况下,会应用搭配掺杂金线、合金金线。 例如:掺杂金线包括GS、GW、TS三种型号,均处于半硬态的状态。其中,GS掺杂金线适合应用在弧高大于250μm的高弧键合范畴内;GW掺杂金线适合应用在弧高200~300μm的中高弧键合范畴内;TS掺杂金线适合应用在弧高100~200μm的中低弧键合范畴内。而合金金线主要包括两种型号,分别是AG2、AG3,适合应用在弧高70~100μm的低弧键合范畴内。较特殊的是掺杂金线、合金金线直径可选择性较多,如:0.013mm、0.014mm、0.015mm、…、0.045mm、0.050mm、0.060mm、0.070mm。在工艺质量控制阶段需依据作业要求及标准,合理选择金线类型及直径,也能满足工艺质量管控要求。 塑封工艺 塑封元件的主要线路是模塑,塑封工艺的质量控制,是为了对各元件进行相应的保护,尤其是在外力因素影响下,部分元件损坏程度不同,需在工艺质量控制阶段就能对元件物理特性详细分析。 当前,在塑封工艺处理阶段会主要应用3种方式,分别是陶瓷封装、塑料封装、传统封装,考虑全球芯片生产要求,所有封装类型的比例控制也是一项极其重要的工作,在整个操作的过程中对人员综合能力提出较高要求,把已经完工的芯片在环氧树脂集合物的应用条件下,与引线框架包封在一起,先对引线键合的芯片、引线框架预热处理,然后放在封装模上(压模机),启动压膜、关闭上下模,使树脂处于半融化状态被挤到模当中,待其充分填充及硬化后可开模取出成品。 在操作环节中需要注意的是突发性问题,如:封装方式、尺寸差异等,建议在模具选择与使用阶段均能严谨控制,不能单一化地考虑模具专用设备的价格,还需保证整个工艺质量与作业成效,其中就把控自动上料系统(如图2所示),在实践中做好质量控制工作,才能实现预期作业目标。 后固化工艺 待塑封工艺处理工作完成后,还需对其进行后固化处理,重点考虑工艺周围或管壳附近有多余材料,如:无关紧要的连接材料,还需在此环节中也需做好工艺质量控制,尤其是把管壳周围多余的材料必须去除,避免影响整体工艺质量及外观效果。 测试工艺 待上述工艺流程均顺利地完成后,还需对该工艺的整体质量做好测试工作,此环节中应用到先进的测试技术及配套设施,保证各项条件能满足测试工作开展要求。同时,还能在测试过程中对各信息数据详细记录,核心要点是芯片是否正常工作,主要是根据芯片性能等级进行详细分析。因测试设备采购价格较高,会在此方面产生较大的投资成本,为避免产生不利的影响,依然是把工作要点放在工序段工艺质控方面,主要包含外观检测、电气性能测试两部分。 例如:电气性能测试,主要是对集成电路进行测试,会选择自动测试设备开展单芯片测试工作,还能在测试的过程中把各集成电路快速地插入到测试仪所对应的电气连接小孔中,各小孔均有针,并有一定的弹性,与芯片的管脚充分接触,顺利地完成了电学测试工作。而外观检测,是工作人员借助显微镜对各完成封装芯片详细观察,保证其外观无瑕疵,也能确保半导体封装工艺质量。 打标工艺 打标工艺是把已经完成测试的芯片传输到半成品仓库中,完成最后的终加工,检查工艺质量,做好包装及发货工作。此工艺的流程包括三方面。 1)电镀。待管脚成型后,要在其表面涂刷防腐材料,避免管脚出现氧化、腐蚀等现象。通常情况下,均会采用电镀沉淀技术,是因为大部分的管脚在加工阶段均会选择锡材料,考虑此类材料自身的性质与特点,也需做好防腐、防蚀工作。 2)打弯。简单是说,是把上述环节中处理后的管脚进行成型操作,待铸模成型后,能把集成电路的条带置于管脚去边成型工具中,主要是对管脚加工处理,控制管脚形状,一般为J型或L型,并在其表面贴片封装,也关系工艺整体质量。 3)激光打印。主要就是在已经成型的产品印制图案,是在前期设计阶段就做好了图案设计工作,也相当于半导体封装工艺的一种特殊标志(如图3所示)。

如果您有需求或者咨询,您可以
马上拨打销售热线,我们将热忱为您解答
139-216-29500
